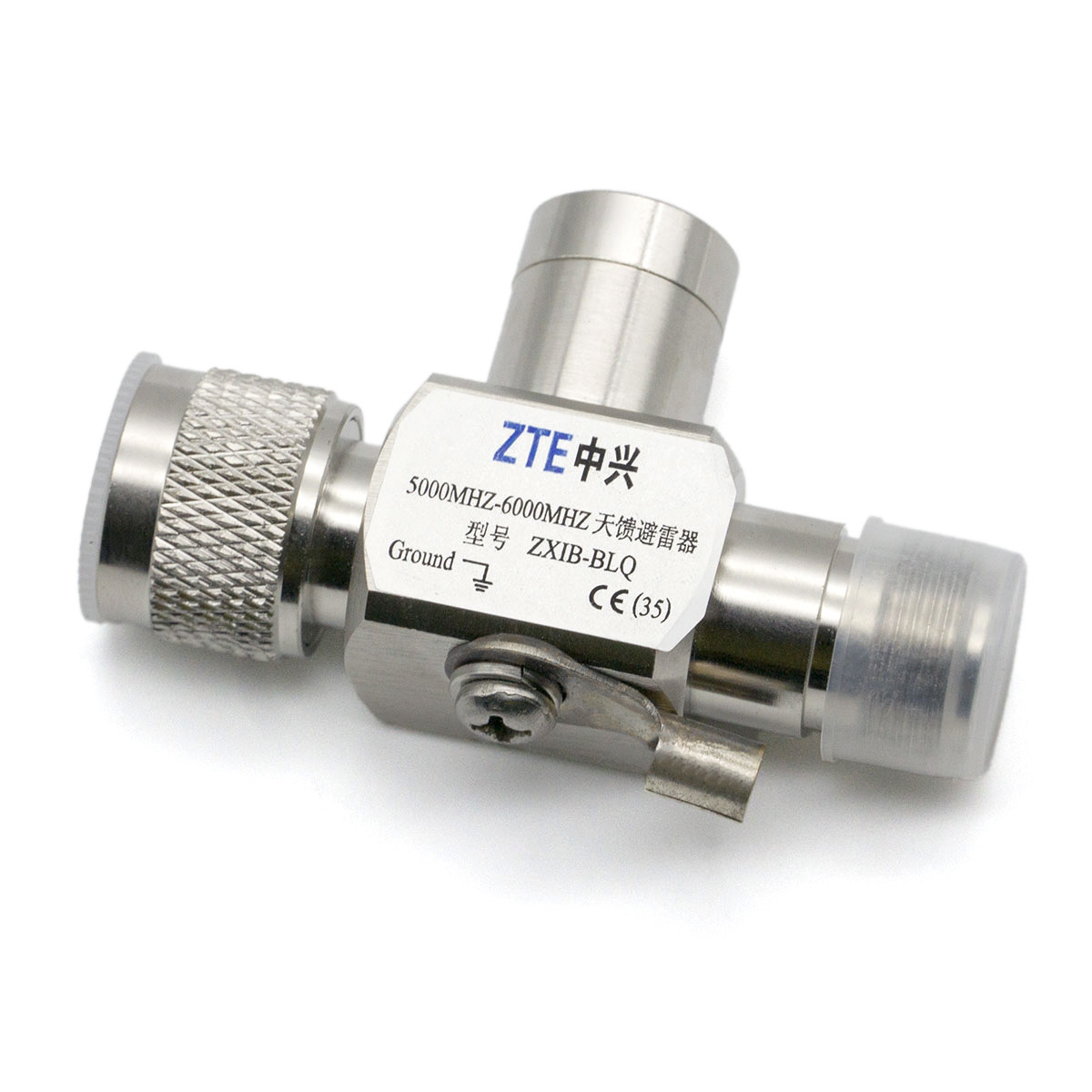

Грозорозрядник ZTE ZXHN-BLQ 5-6 ГГц N Type Male-Female (тато-мама) чвертьхвильовий, грозозахист для антен

Грозозахист ZTE ZXIB-BLQ 5000-6000 МГц з роз'ємами N Male, N Female

Чвертьхвильовий грозорозрядник ZXIB-BLQ призначений для захисту приймально-передавальних трактів пристроїв діапазону 5000-6000 МГц від статичної електрики і грозових розрядів.

Грозорозрядник являє собою відрізок лінії передачі з включеним паралельно йому відрізком короткозамкненого чвертьхвильового шлейфу. Шлейф має нескінчений вхідний реактивний опір на частотах 5000-6000 МГц і малий реактивний опір на частотах поза зазначеної смуги, за винятком частот, які є гармонійними. Також ZXIB-BLQ володіє фільтруючими властивостями і захищає від позасмугових небажаних сигналів і перешкод.

Цей грозозахист має два високочастотних роз'єми - N-female і N-male, що дозволяє встановлювати його в існуючі стики коаксіальних фідерів реалізованих на популярних з'єднувачах серії N, без застосування додаткових джамперів. Вузли надійно захищені від шкідливих впливів і вологи в герметичний корпус.

Грозорозрядник має можливість підключення проводу заземлення. Заземлення (електричне з'єднання з контуром заземлення) здійснюється кабелем - на корпусі розрядника є обтискна клема під гвинт.

Коаксіальний грозорозрядник ZXIB-BLQ не має механічних або електрично зношуваних компонентів і не вимагає технічного обслуговування, термін служби грозорозрядника можна порівняти з терміном служби антенно-фідерного комплексу.

Характеристики:

• Робочий діапазон частот: 5000-6000 МГц;
• Імпеданс: 50 Ом;
• Роз'єми: N-male, N-female;
• КСВ: ≤ 1,2;
• Внесені втрати: менше 0,15 дБ;
• Тип грозорозрядника: чвертьхвильовий;
• Максимальний імпульсний наведений струм (Imax, 8/20 мкс) : 100 кА;
• Залишкова напруга в лінії (випробувальний імпульс 4 кВ, 1.2 / 50 мкс; 2 кА, 8/20 мкс) : 20 В;
• Максимальний струм прямого удару блискавки (Iimp, 10/350 мкс) : 100 кА;
• Матеріал: латунь Cu Zn Sn;
• Водонепроникний: IP67;
• Робоча температура: -40 ° C ~ 80 ° C;
• Розміри: 63 х 42 х 20;
• Вага: 127 г.
