Коаксіальний кабель 3D-FB TJKL 50 Ом з низькими втратами для Wi-Fi/3G/4G/FPV антен (аналог RG58, RG223, LMR195)
79 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 150 грн
- Готово до відправки
- Оптом і в роздріб
- Код: TJ-3D-FB-CU
|
УВАГА! Відрізний товар, такий, як кабель, відправляється ТІЛЬКИ ПО 100% ПЕРЕДОПЛАТІ. |

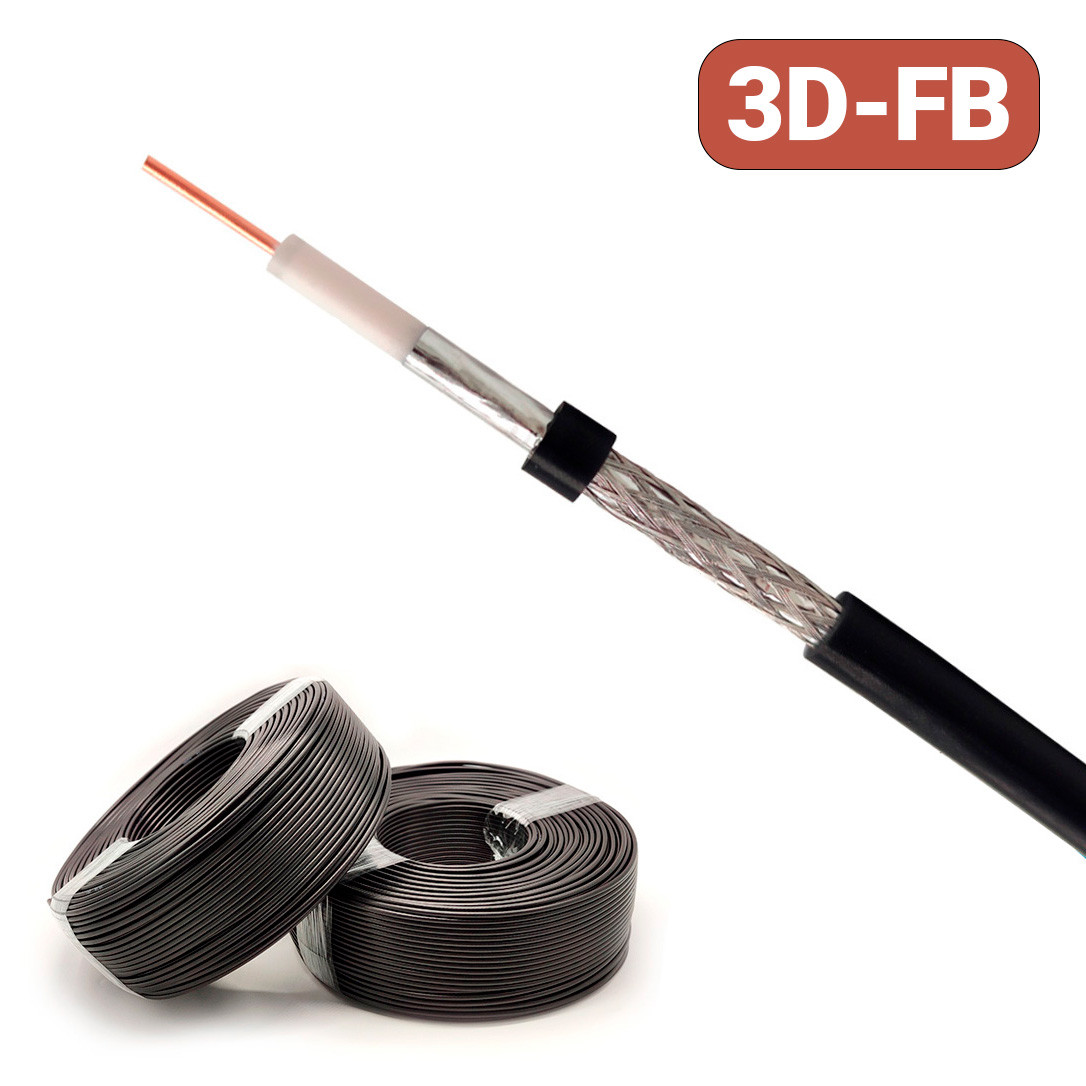

Коаксіальний кабель TJKL 3D-FB має опір 50 Ом. Застосовується в сфері радіозв'язку для підключення 3G/4G антен, Wi-Fi точок доступу, радіомостів, 3G/4G модемів і роутерів, підсилювачів мобільного зв'язку, репітерів, бустерів, радіостанцій, антен для дронів і квадрокоптерів.і т. п.
Призначений для роботи в діапазоні частот до 6 ГГц при робочій температурі від -40°C до 85°C. Він оснащений чорною незабрудненою ПВХ-оболонкою типу IIA, що має Зовнішній діаметр 4.95 мм.внутрішній провідник діаметром 1.02 мм є суцільною жилою зі сталі, плакованої мілину. Має два екрануючих шару - алюмінієва фольга і обплетення з алюмінієво-магнієвого сплаву.
Кабель 3D-FB має менші втрати, ніж кабелі типу RG58 / RG142. Наприклад, загасання на частоті 2400 МГц становить 66.7 дБ/100м. Заміна цих кабелів на 3D-FB дозволить збільшити потужність прийнятого або передавального сигналу в рази.
| Конструкція кабелю | ||
| Центральний провідник | Плакована міддю сталь, моножила | Ø 1.02 ± 0.02 мм |
| Внутрішній діелектрик | Спінений поліетилен FPE | Ø 2.95 ± 0.1 мм |
| Перший екрануючий шар | Алюмінієва фольга 13 * 0.035 мм | Ø 3.15 ± 0.1 мм |
| Другий екрануючий шар | Обплетення з алюмінієво-магнієвого сплаву 64 жили * 0.12 мм | Ø 3.52 ± 0.1 мм |
| Зовнішня захисна оболонка | Поливинилхлорид PVC | Ø 4.95 ± 0.1 мм |
| Технічні характеристики | ||
| Хвильовий опір | 50 Ом | |
| Погонна ємність | 85 ± 2 пФ/м | |
| Відносна швидкість | 81% | |
| Пікова потужність | 2.5 кВт | |
| Опір внутрішнього провідника постійному струму | ≥ 72.59 Ом / 1000 м | |
| Опір зовнішнього провідника постійному струму | ≥ 16.76 Ом / 1000 м | |
| Частота зрізу | 21 гГц | |
| Робоча температура | -40 … 85 °C | |
| Мінімальний радіус вигину | 50 мм | |
| Максимальне натягнення | 11.3 кг | |
| Вага | 31 г / м | |
| Ефективність екранування | > 90 дБ | |
| VSWR | 5-2000 мГц | < 1.2 |
| 2000-3000 мГц | < 1.35 | |
| Довжина кабелю і загасання сигналу |
| Довжина, м | 2.4 ГГц |
| 1 | 1,23 дБ |
| 3 | 2,43 дБ |
| 5 | 4,07 дБ |
| 7 | 5,7 дБ |
| 10 | 8,12 дБ |
| 12 | 9,72 дБ |
| 15 | 12,09 дБ |
| Результати вимірювань |
 |
|
Можливе виготовлення антенних збірок під замовлення з різними роз'ємами, довжиною і типом кабелю. Додаткова інформація - за запитом. |
| Основні | |
|---|---|
| Країна виробник | Китай |
| Призначення | Для систем зв'язку |
| Тип кабеля | Коаксіальний |
| Конструкція кабелю | Гнучка |
| Маса | 0.031 кг/м |
| Матеріал жили | Оміднина сталь |
| Конструктивні особливості | |
| Номінальний діаметр центральної жили | 1.02 мм |
| Номінальний діаметр з оболонкою | 4.95 мм |
| Номінальний діаметр з екраном | 3.52 мм |
| Матеріал захисту | ПВХ |
| Наявність екрану | Так |
| Виконання 1 екрана | Фольга |
| Виконання 2 екрана | Дріт |
| Матеріал 1 екрана | Алюміній |
| Матеріал 2 екрана | Алюміній |
| Механічні характеристики | |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 85 град. |
| Мінімальний радіус вигину | 50 мм |
| Електричні характеристики | |
| Розтягуюче зусилля | 11.3 Н |
