Коаксіальний кабель 5D-FB TJKL 50 Ом з низькими втратами для WiFi/3G/4G/FPV антен (аналог RG6, LMR300, РК-75)

Коаксіальний кабель TJKL 5D-FB має опір 50 Ом. Застосовується в сфері радіозв'язку для підключення 3G/4G антен, Wi-Fi точок доступу, радіомостів, 3G/4G модемів і роутерів, підсилювачів мобільного зв'язку, репітерів, бустерів, радіостанцій, антен для дронів і квадрокоптерів і т. п.

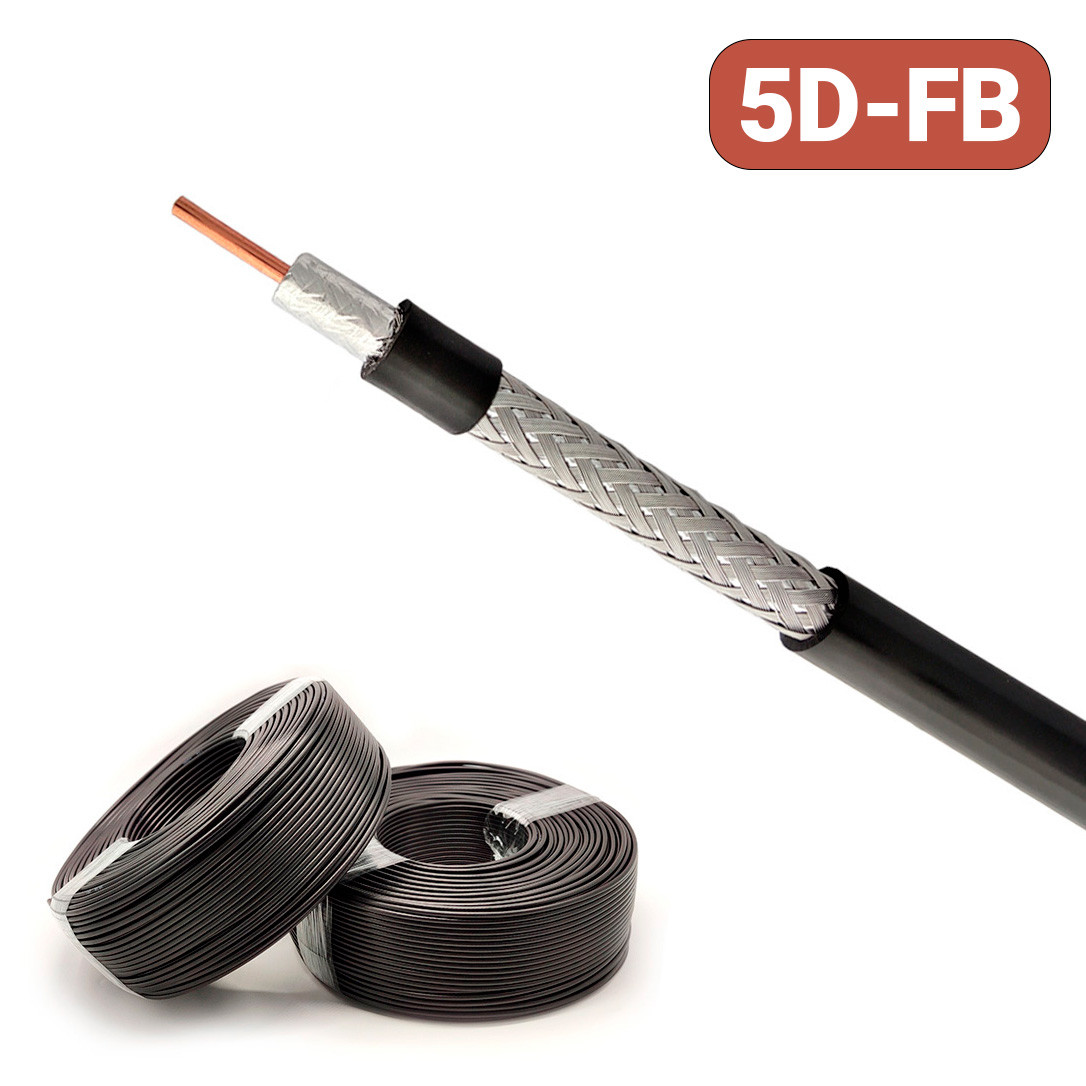

Кабель 5D-FB оснащений чорною незабрудненою ПВХ-оболонкою типу IIA, що має Зовнішній діаметр 7.5 мм. Внутрішній провідник діаметром 1.8 мм є суцільною жилою зі сталі, плакованою міддю. Має два екрануючих шару - алюмінієва фольга і обплетення з алюмінієво-магнієвого сплаву.

Призначений для роботи в діапазоні частот до 3 ГГц при робочій температурі від -40°C до 70°C. Найчастіше застосовується для 900-го МГц діапазону, а також діапазонів стільникових операторів 1800/2100/2400/2600 МГц. Для ефективного з'єднання безпосередньо антени (зовнішньої) і інтернет-обладнання рекомендовано використовувати не більше 10 метрів цього кабелю, так як при перевищенні цієї довжини можливе зниження якості сигналу. В межах 10 метрів загасання сигналу при проходженні по кабелю буде вкрай низьким.

Кабель слід прокладати максимально рівно, уникаючи його перегинів, утворення хвиль і кілець. Мінімальний радіус одноразового вигину становить 22 мм, багаторазового - 75 мм. 5D-FB є всепогодним, так як зберігає працездатність в діапазоні температур навколишнього середовища від -40 до +70 °С. Його можна використовувати як зовні, так і всередині приміщень.

Кабель має істотно більш низькі втрати, ніж кабелі типу RG6 / 3D-FB / LMR300. Наприклад, загасання на частоті 2500 МГц становить 41.3 дБ/100м. Заміна цих кабелів на 5D-FB дозволить збільшити потужність прийнятого або передавального сигналу в рази.

Технічні характеристики
Хвильовий опір	50 Ом
Погонна ємність	81 ± 2 пФ/м
Відносна швидкість	82 %
Пікова потужність	1.6 кВт
Опір внутрішнього провідника постійному струму	≥ 12 Ом / 1000 м
Опір зовнішнього провідника постійному струму	≥ 31.68 Ом / 1000 м
Частота зрізу	4 гГц
Робоча температура	-40 … 70 °C
Мінімальний радіус вигину (однократний)	25 мм
Мінімальний радіус вигину (багаторазовий)	75 мм
Коефіцієнт укорочення	1.23
Вага	85 г / м
Ефективність екранування	> 90 дБ
VSWR (30-3000 мГц)	≤ 1.3



Коефіцієнт загасання при 20°C

Частота, мГц	дБ / 100 м
100	6.4
400	13.4
900	22.6
1500	29.0
1800	35.6
2500	41.3
3000	45.4



Результати вимірювань



Можливе виготовлення антенних збірок під замовлення з різними роз'ємами, довжиною і типом кабелю. Додаткова інформація - за запитом.
