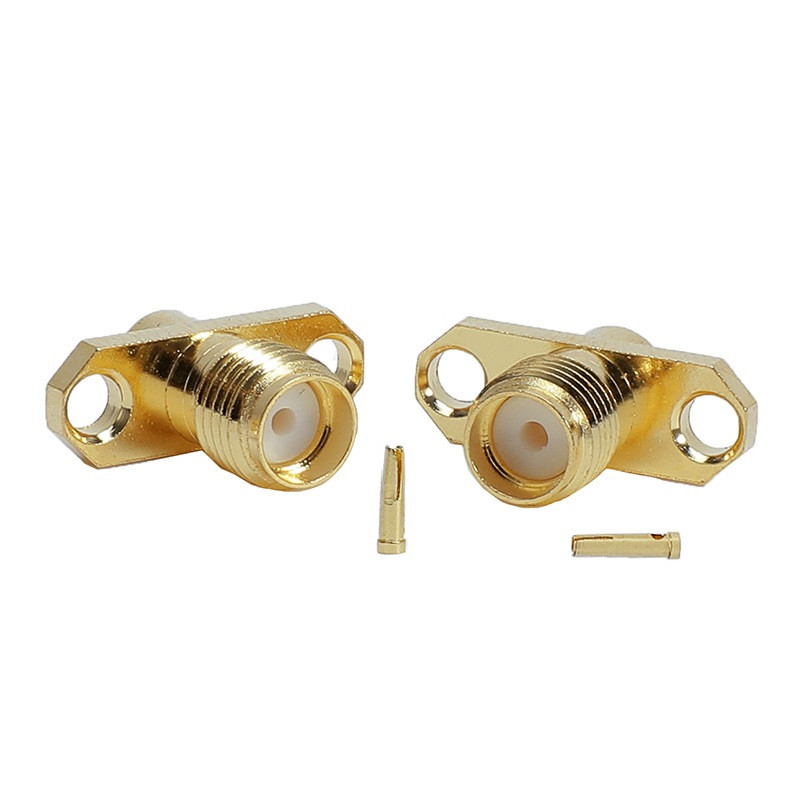

Приладова розетка SMA Female фланцева для монтажу на два гвинти та паяння, на кабелі RG 402, 405, 411, SSF 141

Роз'єм SMA Female призначений для підключення високочастотного обладнання до антен та інших пристроїв. Він монтується на панель за допомогою двох гвинтів (у комплект не входять) і підтримує пайку на напівжорсткий кабель RG402, RG141, RG405, SFF-141 і аналогів із зовнішнім діаметром екрану до 3.8 мм.

Цей роз'єм ідеально підходить для використання в системах зв'язку, радіопередавачах та приймачах, а також в інших високочастотних застосунках. Фланцеве кріплення забезпечує надійну фіксацію на панелі. Корпус роз'єму виготовлений із латуні із золотим покриттям, що забезпечує довговічність, стійкість до корозії та відмінні електричні характеристики.

Характеристики:

• Тип роз'єму: SMA Female (розетка).
• Спосіб кріплення: Двоточковий фланець для встановлення на панель (2 гвинти).
• Спосіб підключення кабелю: Пайка (внутрішній і зовнішній провідники).
• Сумісність: Кабелі RG402, RG141, RG405, SFF-141 і аналоги із зовнішнім діаметром екрану до 3.8 мм
• Частотний діапазон: DC-12 ГГц (VSWR ≤1.25 @ DC-6 ГГц).
• Імпеданс: 50 Ом.
• КСВ: ≤1.25.
• Опір ізоляції: ≥5000 МОм.
• Контактний опір:
  • Внутрішній контакт: ≤3 мОм.
  • Зовнішній контакт: ≤2.5 мОм.
• Матеріал корпусу: Латунь із золотим покриттям.
• Ізолятор: PTFE.
• Робоча температура: від -40 °C до +85 °C.
• Розмір: 16 x 14 x 6 мм
• Вага: 3 г
