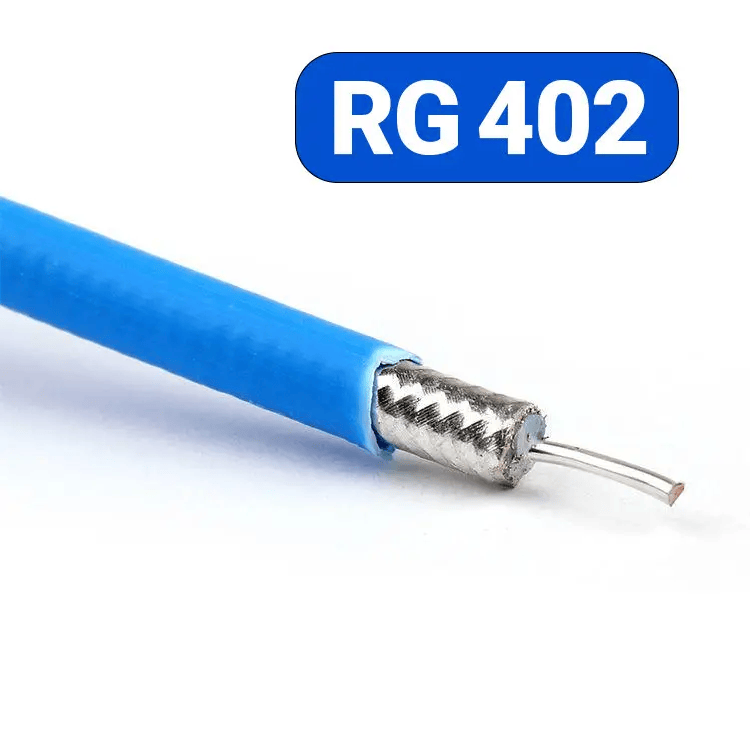

Високочастотний кабель RG402 RG141 TJKL коаксіальний 50 Ом тефлоновий для пігтейлів
178 ₴/м
- Готово до відправки
- Код: TJ-RG402
|
УВАГА! Відрізний товар, такий, як кабель, відправляється ТІЛЬКИ ПО 100% ПЕРЕДОПЛАТІ. |
Коаксіальний високочастотний кабель TJKL RG402 (RG141) з широким діапазоном робочих частот і посиленним екрануванням входить в кабельну групу G10 і є аналогом по типорозміру наступним, широко використовуваним типам ВЧ коаксіальних кабелів: UT-141, 1673a, EZ 141, Flexiform 402 NM, RG-402/U, SUCOFORM 141.
Напівгнучкий антенний кабель із загальним хвильовим опором 50 Ом, діаметром 4.15 мм з центральним одножильним провідником діаметром 0.93 мм з посрібленої міді, мідним лудженим екраном і фторопластовим діелектриком. Матеріал оболонки FEP володіє хімічною інертністю, що дозволяє експлуатувати КП402 в агресивних середовищах. Крім стійкості до кислих і лужних середовищ, даний кабель відрізняється від більшості аналогів широким діапазоном робочих температур-від -55°C до +155°C.
Коаксіальний кабель RG402 використовується для передачі високочастотних і надвисокочастотних сигналів гігарцових діапазонів. Основна область застосування RG402 радіоелектронні системи, в яких кабель представленої марки зазвичай служить для комутації різних модулів і компонентів в різних перехідниках для приймачів і передавачів, наприклад в FPV відео передавачах.
На відміну від кабелю 75 Ом (який більше використовується для передачі відеосигналу), коаксіальний кабель 50 Ом має кращу пропускну здатність і застосовується переважно для передачі даних або інформації (найчастіше для організації систем двостороннього зв'язку).
| Конструкція кабелю | ||
| Центральний провідник | Посріблений мідний провідник | Ø 0.93 ± 0.02 мм |
| Внутрішній діелектрик | Політетрафторетилен PTFE | Ø 3.00 ± 0.05 мм |
| Екрануючий шар | Обплетення з пропаяною міді, покритої оловом | Ø 3.52 ± 0.05 мм |
| Зовнішня захисна оболонка | Фторований етилен-пропілен FEP | Ø 4.25 ± 0.05 мм |
| Технічні характеристики | ||
| Хвильовий опір | 50 Ом | |
| Погонна ємність | 95.1 пФ/м на частоті 1 кГц | |
| Відносна швидкість | 70 % | |
| Коефіцієнт укорочення | 1.41 | |
| Опір внутрішнього провідника постійному струму | ≥ 27 Ом / 1000 м | |
| Опір зовнішнього провідника постійного струму | ≥ 16 Ом / 1000 м | |
| Максимальна частота | 34 Ггц | |
| Фазова стабільність | 1440 ± 4° L = 425 ± 0,1 мм на 2 ГГц | |
| Затримка розповсюдження сигналу | 4.7 нс/м | |
| Максимальна робоча напруга (VRMS) | 1900 | |
| Робоча температура | -55 … 155 °C | |
| Мінімальний радіус вигину | 8 мм | |
| Ефективність екранування | 100 дБ на частоті 200…4500 МГц | |
| Коефіцієнт згасання при 20°C |
| Частота, ГГц | дБ / 100 м |
| 0.5 | 26 |
| 1.0 | 39 |
| 5.0 | 92 |
| 10.0 | 138 |
| 20.0 | 210 |
|
Можливе виготовлення антенних зборок на замовлення з різними роз'ємами, довжиною та типом кабелю. Додаткова інформація - на запит. |
| Основні | |
|---|---|
| Країна виробник | Китай |
| Тип | Кабель |
